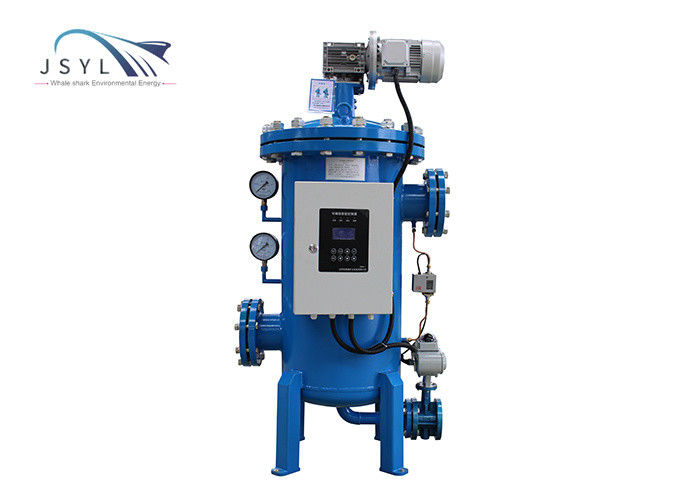

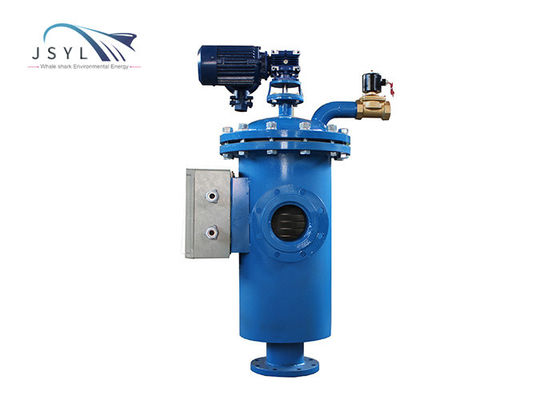

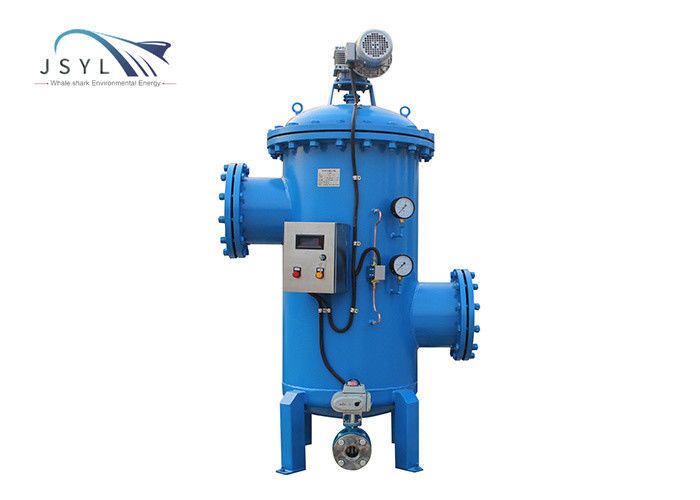

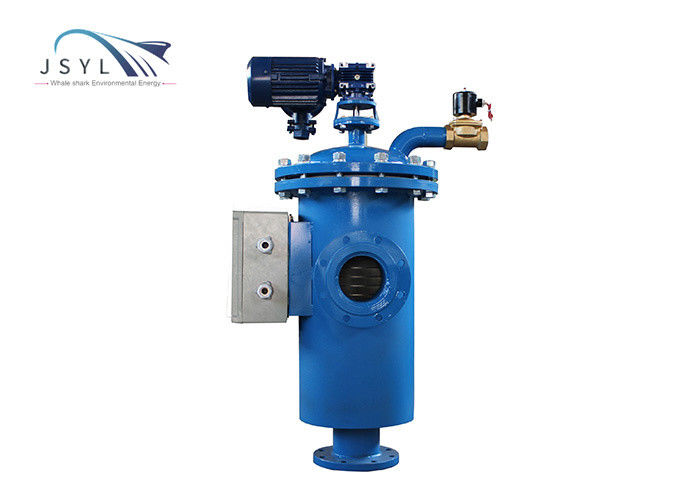

100um Kohlenstoffstahl-automatisches Selbstreinigungs-Filter-System

Automatisches Bürsten100-mikrometer-industrielles FilterKohlenstoffstahlmaterial


Beschreiben Sie

Entstörungsprozeß:
Das Rohwasser trägt das Innere des Schirmzylinders vom Einlass des Filters ein und fließt den Schirm zum Ausgang des Filters durch. Schmutzpartikel werden auf der Innenseite des Schirmes eingeschlossen und einen „Filterkuchen“, mit dem Ergebnis einer Druckdifferenz über dem Schirm bilden. Der Differenzdruckschalter fragt den Differenzdruck ab, und wenn er einen Standardwert erreicht, fängt der Reinigungsprozeß an.

Selbstreinigender Prozess:
Während des selbstreinigenden Prozesses fährt das gefilterte Prozesswasser fort zu fließen. Das Abflussventil öffnet sich und der Motor dreht die Edelstahlbürste, um die Innenseite des zylinderförmigen Schirmes zu fegen. Die Partikel, die auf dem Schirm eingeschlossen werden, werden durch die Bürste entfernt und gewaschen weg von dem Abflussventil. Der ganze Prozess dauert 20-30 Sekunden. Die Wasserversorgung ist während des Prozesses ununterbrochen.
Kontrollsystem:
Zwei Arten Kontrollorgane sind verfügbar: PLC/Timer
Der selbstreinigende Zyklus beginnt in irgendwelchen der folgenden Situationen

1. Empfangen Sie das Signal vom Differenzdruckschalter
2. Bedienfeldzeitabstand-Parametereinstellung
3. Handbuchanfang

Funktionsprinzip

Normaler Arbeitsmodus:

Die Flüssigkeit kommt den Körperfilter durch den Einlass, um zu filtern, wird die Flüssigkeit durch das Filterelement gefiltert, und die Verunreinigungen in der Flüssigkeit werden auf dem Edelstahlfiltersieb niedergelegt. Wenn der Einlassdruck und -Ausgangsdruck den zulässigen Streckenwert erreicht; das System benötigt manuelle selbstreinigende Ausrüstung; der manuell durchgedrehte Reduzierer fährt die Bürste, um sich zu drehen, um das Filterelement zu säubern; gleichzeitig öffnet sich das Abflussventil, um das Abwasser zu entladen; die Reinigungszeit (die Druckdifferenz zwischen dem Einlass und dem Ausgang ist null), das Ventil schließt, wenn die Reinigung vorbei ist; der Reduzierer hört auf zu funktionieren; das System geht zum Anfangszustand zurück; Beginnen Sie, den folgenden Filtrationsprozeß einzutragen.

Eigenschaften

1: Großer Fluss; Bändchen; großer Filterbereich
2: Ununterbrochener Fluss während selbstreinigenden und Abwasser, Niedrigwasserverbrauch und kurze Reinigungszeit.
3: Die Filterelementversammlung ist einfach auseinanderzubauen, zu ersetzen und instandzuhalten.
4: Der einzigartige Entwurf der Reinigungsbürste (mit einem Frühling und einer einziehbaren Anpassung; einzigartig)
5: Manuelles Aufnahmenventil/Abflussventil, die Ausrüstung hört auf zu arbeiten, und das interne Abwasser kann manuell entladen werden
