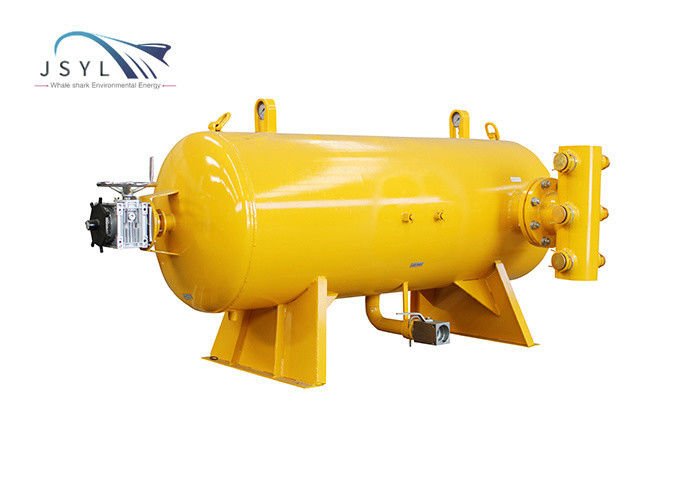

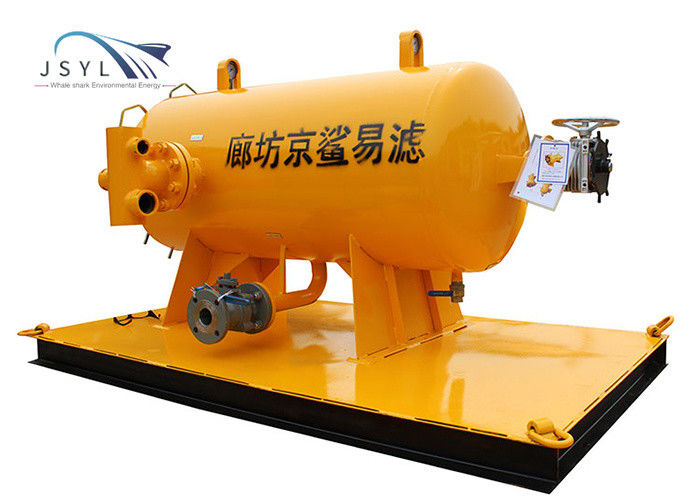

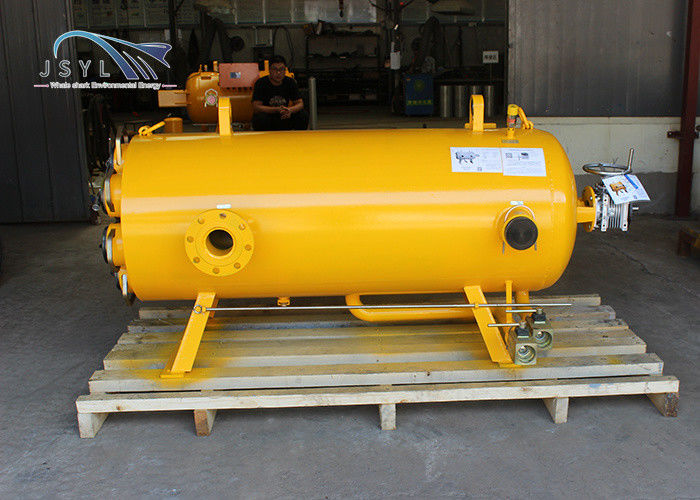

20-Mikrometer-horizontaler manueller Wellengangfilter
Beschreiben Sie
JSYL-Reihenausrüstung kann feste Partikel im verschiedenen Wasser und in den niedrigviskosen Flüssigkeiten herausfiltern (wie maschinell bearbeiteten Kühlmitteln), flüssige Trübung verringern, Wasserqualität reinigen, Systemschmutz, Bakterien, Algen, Rost, etc. verringern, und hält Materialien sauber. Um die Bedingungen des Netzbetriebs und der abwärts gerichteten Prozesse für flüssige Sauberkeit zu erfüllen, kann sie auch verwendet werden um Schlüsselausrüstung vor Partikelblockierung, -abnutzung oder -c$verschmutzen stromabwärts zu schützen und verbessert die Effizienz und das Leben der Schlüsselausrüstung.
Funktionsprinzip
Der Filterarbeitsfluß wird in Entstörungszustand und Polierungsabwasserzustand unterteilt
1. Unter normalem Filtrationszustand: die Flüssigkeit trägt den Körper vom flüssigen Einlass ein und wird durch das Filterelement gefiltert, werden die Verunreinigungen in der Flüssigkeit auf dem Filtersieb niedergelegt, wird die gefilterte Flüssigkeit vom Körperflüssigkeitsausgang entladen, und das Entleerungsventil ist in einem geschlossenen Zustand;
2. Polierungsabwasserzustand: Nachdem das Filtergerät durch mehrfache normale Filtrationsprozesse N überschritten hat; die Verunreinigungen in der Flüssigkeit werden auf dem Filtersieb, wenn der Einlassdruck und der Ausgangsdruck niedergelegt, einen bestimmten Differenzdruckwert (≥0.5MPa) zu erreichen; das Filtergerät ist hier, wann wird angefordert zurückströmen Sie; der intelligente Druck-Sensor mittelt Informationen dem Energieverteilersystem über; das Energieverteilersystem läuft; das Abflussventil ist automatisch geöffnet; der drehende Arm des Wellengangs dreht intelligent sich und veranlaßt die Wellengangknotenplatte, 360 Grad in der Richtung zu drehen, die durch den Pfeil (Halt) angezeigt wird, unter der Aktion der Druckdifferenz; die Filterelemente werden eins nach dem anderen poliert; der Schmutz innerhalb des Filterelements wird durch den Abwasserausgang unter der Arbeitsbedingung der Eingreiftruppe poliert und entladen; die polierenden Prozessenden; das Entleerungsventil wird automatisch geschlossen; die Ausrüstung trägt normalen Filtrationszustand ein.
| PRODUKT-PARAMETER | |||
| Spezifikationen | Ausrüstungsparameter | Spezifikationen | Ausrüstungsparameter |
| Ausrüstungsmodell |
JSYL-JDX-SD-DN100 |
Reinigungsmethode | Filterelementwellengang der Ausrüstung eigener |
| Shell-Auswahl | Kohlenstoffstahl/Edelstahl | Filterelementform | Mehrschichtige gesponnene Masche sinterte |
| Einzelner Maschinenfluß |
60 m3/h
|
Zahl von Filterelementen |
7 Elemente
|
| Bewerteter Druck | 1.6MPa/2.5MPa/4.0MPa | Filtrationsgenauigkeit | μm 20 |
| Anwendbare Viskosität (Cp) | 1-40cp | Anwendbare Temperatur (°C) | 0-95°C |
| Betriebsart | Vollautomatische intelligente Steuerung | Filterelementersatz | Großes Planflanschersatz-Filterelement |
|
Polierungskomponenten
|
Edelstahl 304 | Filterelemententwurf | Abdeckungsersatz |
| Stromversorgungseinheit | Verbundreduzierer | Positionsnäherungsschalter | Induktiv |
| Zurückströmen des Knotens | Sieben-Sternknotenscheibe | Manometer | Seismisches Manometer |
| Filterersatzzyklus | Halbes Jahr/mehr als ein Jahr | Installationsmethode | Vertikal/horizontal |
Vorteil
1. Kleiner, großer Fluss, hohe Präzision
2. intelligenter on-line-Wellengang ohne zu stoppen und ununterbrochenen Fluss;
3. Der Körper ersetzt das Filterelement, den Schnellsteckerentwurf, einfach zu ersetzen;
4. Multi-Filterdokumentenstruktur; Präzision kann justiert werden;
5. Er kann installiertes vertikal/horizontal sein, der erheblich Installationsraum spart
