Industrieller Duplexfilter
Filterentstörungsprozeß

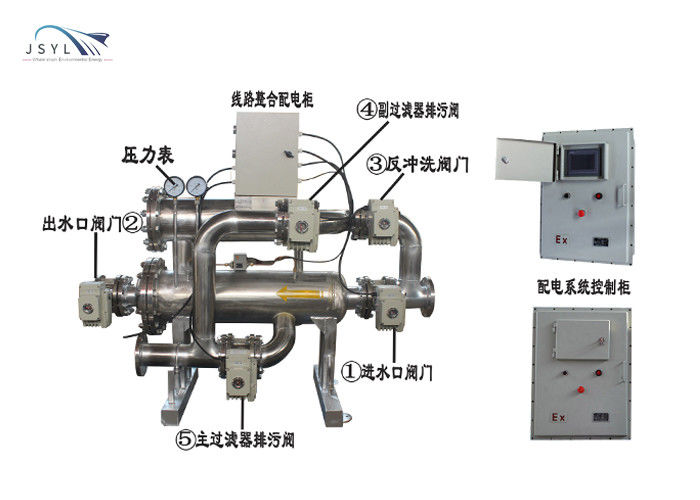

Normaler Filterprozeß:
1#5#valve ist offen; 2#3#4#valve ist geschlossen;
Der zurückströmende Prozess des Hauptfilters:
2#3#valve offen; 1#4#5# Ventil-zu;
Zurückströmender Prozess des Sekundärfilters:
1#4#valve offen; 2#3#5# Ventil-zu;
technischer Parameter
Produktmodell: DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300;
Einzelne Filterwasserkapazität: 1~500m3/h;
Filtrationsgenauigkeit: μm 1~3000 (Fünfschicht gesinterte Masche wird unter 20μm benutzt; keilförmige Masche/gesinterte Masche über 20μm)
Funktionsdruck: 0.5-4.0Mpa;
Druckverlust: ≤ 0,05 Mpa
Arbeitswassertemperatur: -10-200℃ (über 100-200℃ erfordert spezielle Kundenbezogenheit)
AbwasserAbbauzeit: 10~3000 Sekunden (kann von selbst eingestellt werden)
Stromversorgung: Wechselstrom Dreiphasen-380V/50Hz
Antriebssteuerung: Plc-Touch Screen Digitalanzeige, Griff, Schalter;
Steuermodus: Differenzdruckmodus, Zeitmodus, manueller Steuermodus;
Filterart: Masche mit 304 Keilen/gesinterte Masche, Masche des Keils 316L/gesinterte Masche;
| FILTER-SPEZIFIKATIONS-TABELLE | ||||||||
| Modell |
Rohrdurchmesser (Zoll) |
Einlass und Ausgang (DN) |
Gefiltertes Wasser M3 (H) |
lang (Millimeter) |
Breite (Millimeter) |
hoch (Millimeter) |
Gewicht Kilogramm |
Filtrationsgenauigkeit (um) |
| JSYL-S5-DN20 | 0,6 | 20 | 2,1 | 750 | 130 | 450 | 15 | 1-3000 |
| JSYL-S5-DN25 | 1 | 25 | 3,8 | 780 | 150 | 490 | 18 | 1-3000 |
| JSYL-S5-DN40 | 1,5 | 40 | 8 | 920 | 180 | 510 | 25 | 1-3000 |
| JSYL-S5-DN50 | 2 | 50 | 15 | 1150 | 220 | 620 | 38 | 1-3000 |
| JSYL-S5-DN65 | 2,5 | 65 | 25 | 1260 | 295 | 880 | 55 | 1-3000 |
| JSYL-S5-DN80 | 3 | 80 | 40 | 1370 | 360 | 1100 | 75 | 1-3000 |
| JSYL-S5-DN100 | 4 | 100 | 70 | 1575 | 480 | 1300 | 150 | 1-3000 |
| JSYL-S5-DN125 | 5 | 125 | 100 | 1860 | 550 | 1450 | 300 | 1-3000 |
| JSYL-S5-DN150 | 6 | 150 | 145 | 2160 | 620 | 1568 | 480 | 1-3000 |
| JSYL-S5-DN200 | 8 | 200 | 238 | 2320 | 810 | 1610 | 800 | 1-3000 |
| JSYL-S5-DN250 | 10 | 250 | 380 | 2540 | 1300 | 2050 | 1000 | 1-3000 |
| JSYL-S5-DN300 | 12 | 300 | 500 | 2760 | 1400 | 2180 | 1200 | 1-3000 |
Vorteil
1. vollautomatische intelligente Steuerung
2. kleiner, großer Fluss, hohe Präzision
3. stoppt das intelligente on-line-zurückströmen nicht und fließt ununterbrochen;
4. Der Körper ersetzt das Filterelement, den Schnellsteckerentwurf, einfach zu ersetzen;
5. Multi-Filterdokumentenstruktur; Präzision kann justiert werden;
6. Er kann installiertes vertikal/horizontal sein, der erheblich Installationsraum spart
7. Das Filterelement hat eine on-line-Rückzugpräzision von 5 Mikrometern, die wiederholt benutzt werden können.
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
